新手教程之catia零部件练习一

灰色的 · 发表于 2012-6-27 11:11:33

本帖最后由灰色的于 2012-6-27 11:30 编辑

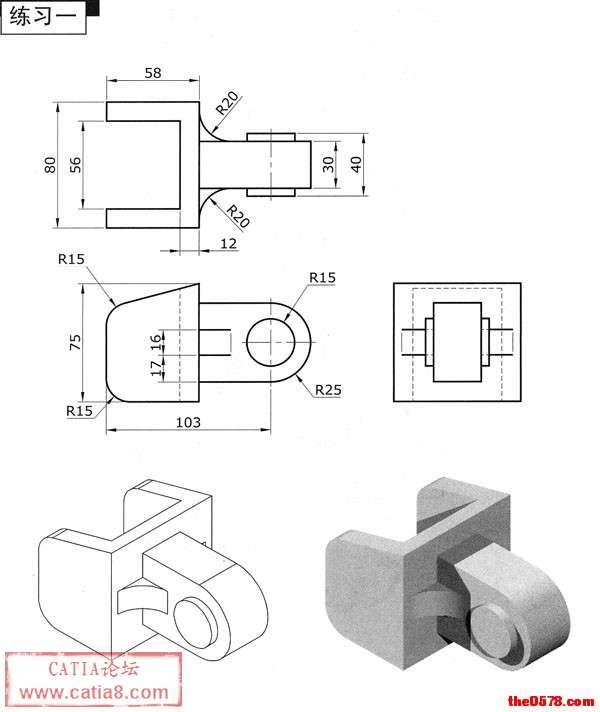

原题地址：http://www.catia8.com/thread-66-1-1.html

图文教程：

首先，我们在XY平面绘制草图，尺寸及约束如下图所示，要求两条横线关于H轴对称，竖线与V轴相合：

退出草图工具台，单击凸台命令，出现如下图所示提示“特征定义错误:只要当前特征是几何体的第一个实体特征就必须使用加粗选项以使用开放轮廓...”，单击“是”。

对凸台定义如下图所示，注意勾中“厚”和“镜像范围”，厚度1设为12mm，厚度2默认为0mm。

接下来在ZX平面绘制草图如下图所示，要求两条横线关于H轴对称，竖线与V轴相合：

单击多凸台命令，挤压域.1定义如下，第一、第二限制均为15mm：

挤压域.2定义如下，第一、第二限制均为20mm：

然后，在XY平面绘制草图如下图所示，即一段圆弧，要求与两边相切，圆弧长度为四分之一圆。

单击加强筋命令，厚度设为16mm，轮廓选择刚刚绘制的圆弧草图。这样我们得到一个加强筋如下图所示，选中该加强筋，单击镜像命令，镜像元素选择ZX平面。

单击拔模斜度命令，角度设为-15°（任意，原题图纸对此无具体尺寸要求），要拔模的面选择如下图所示的褐色面，中性元素选择YZ平面...具体拔模定义如下图所示。

最后，单击倒圆角命令，半径设为15mm，要圆角化的对象选择如下图所示的4条边线，其他默认。

大功告成~

灰色的 · 发表于 2012-6-27 11:33:04

此教程旨在演示凸台命令中“厚”的使用，以及多凸台、加强筋、拔模斜度等命令的实际应用。

haryding · 发表于 2013-6-4 17:30:06

学习了！

caoshuang66 · 发表于 2013-7-21 17:06:20

完成练习学习了

caoshuang66 · 发表于 2013-7-21 17:10:00

附图

唯独惟心 · 发表于 2013-7-23 23:18:30

楼主很用功，支持了

颜易老 · 发表于 2013-8-2 11:30:51

很好的教程

水之族·青木 · 发表于 2013-10-8 10:41:27

学习了

醇情小火鸡 · 发表于 2014-1-8 10:50:01

就想找这样的学习呢

小叶 · 发表于 2014-3-6 22:27:51

一般画法
